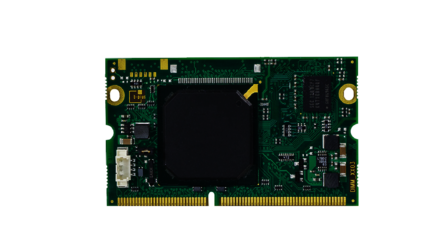

Das hochkompakte DIMMBoard DX86 in Kreditkartengröße mit gerade einmal 68 x 40 mm ist das erste Computer Modul, das den extrem energieeffizienten Vortex86DX Prozessor ohne eigenen Grafikcontroller integriert und so für headless Anwendungen als zentrale Recheneinheit wie geschaffen ist. Bis auf wenige Details ist das Modul mit dem SODIMM 144 Pin Sockel der Kontron DIMM-PC® Modulspezifikation passform- und funktionskompatibel.
Warum für DIMMBoard DX86 entscheiden?
In der schnelllebigen Technologiebranche setzen wir stets auf die Langzeitverfügbarkeit unserer Produkte. Bereits seit 2011 führen wir das DIMMBoard DX86 in unserem Produktportfolio und bis mindestens Ende 2028 können wir eine Verfügbarkeit garantieren. Zusätzlich verfügen wir über einen exklusiven Bestand des essentiellen, doch nicht mehr verfügbaren DIMMBoard Sockels, der für den CPU-Betrieb erforderlich ist.
Das DIMMBoard DX86 entspricht weitgehend der DIMM-PC® Modulspezifikation und ist passform- und funktionskompatibel. Es verwendet den Vortex86DX, ein leistungsstarkes System on Chip (SoC) von DMP, das über eine Floating Point Unit (FPU) verfügt. Das SoC ist x86-kompatibel und unterstützt Taktfrequenzen von bis zu 1,0 GHz.
Das Board ermöglicht einen vollständig passiv gekühlten Betrieb ohne Kühlkörper bei Taktfrequenzen von bis zu 600 MHz. Dies führt zu einem äußerst geringen Bauraumbedarf. Aufgrund der niedrigen Leistungsaufnahme und des erweiterten Temperaturbereichs eignet sich das Board ideal für mobile Embedded Geräte.
Das DIMMBoard bietet ein breites Portfolio von Peripherieschnittstellen und -funktionen, was verschiedene Anwendungsmöglichkeiten ermöglicht. Es steht eine umfangreiche Treiber- und Softwareunterstützung für gängige Embedded Betriebssysteme zur Verfügung. Zudem ist das OnBoard FLASH-Laufwerk als Micro-SD-Kartenslot ausgeführt, wodurch die Größe des Mediums je nach Anforderungen der Anwendung skalierbar ist. Darüber hinaus sind USB (4 Pin) und optional IDE (40 Pin) über einen Feature Connector realisiert.

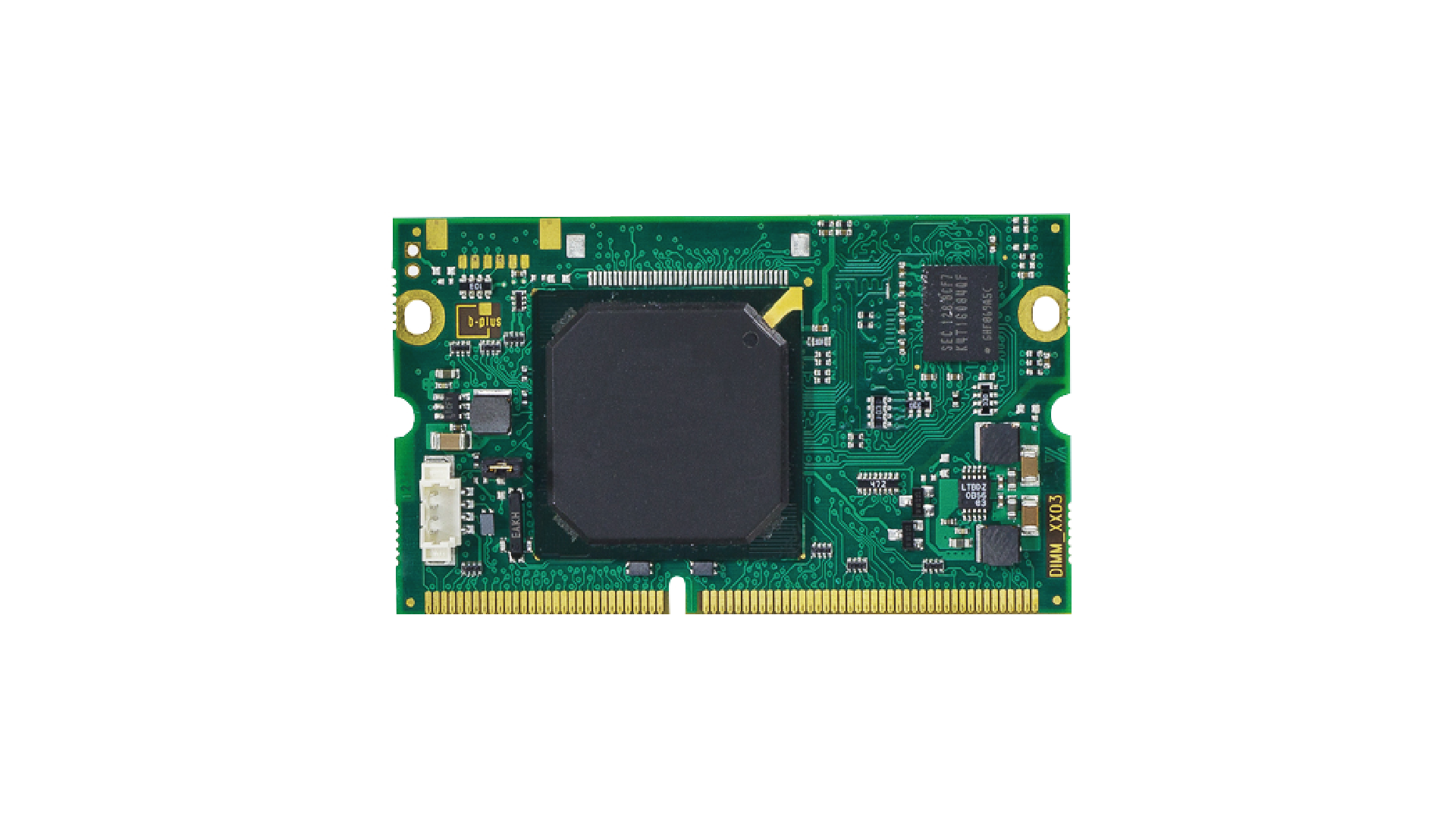

DIMMBoard DX86
DIMMBoard DX86
|
|
|---|---|
Prozessor und Arbeitsspeicher |
DMP Vortex86DX 32-Bit x86 SoC 256MB DDR2 RAM |
MicroSD-Card Socket |
|
USB |
4x USB 1.1 / 2.0 Host |
Ethernet |
1x Fast Ethernet IEEE 802.3u 100BASE-T (R6040) |
GPIOs |
2x TTL |
LPT Schnittstelle |
Konform mit Revision 1.0 (DMA, serielle IRQ-Unterstützung) |
ISA Schnittstelle |
ISA 16-bit Bus @ 8,33MHz / 5V tolerant |
Stromversorgung |
3 - 4 W @ 5 V / 600 MHz |
Software Unterstützung |
DOS, WindowsXP Embedded, Windows CE, Linux, QNX |
Betriebstemperatur |
0 °C bis +60 °C -40 °C bis +70 °C (ohne Kühlung) |
Gehäuse |
40 mm (b) 8 mm (h) 68 mm (t) |
|
