Für mobile Anwendungen, wie z. B. die Visualisierung, Bedienung sowie Steuerung von Sonderfunktionen in Ihrem LKW, Sonderfahrzeug und mobilen Arbeitsmaschinen/Baumaschinen gilt es verlässliche Kleinsteuerungen und Bedienelemente zu entwickeln und zur Verfügung zu stellen, die den härtesten Bedingungen standhalten. Unsere Experten sind spezialisiert auf anwendungsspezifische Lösungen für Kunden, die großen Wert auf Individualität und Flexibilität legen. Neben dem Einsatz unserer b-plus Produktlösungen, erweitern wir bereits bestehende Systeme unserer Kunden oder entwickeln Steuersysteme ganz nach Ihren Anforderungen. Zudem bieten wir den Zugriff auf weitere Systemintegratoren, um den vollen Umfang einer Entwicklung aus einer Hand zu realisieren. Der wachsenden Komplexität im Nutzfahrzeugbereich können wir mit der Kombination aus zukunftsorientierter und technologischer
Kompetenz sowie langjährigem Know-How in diesem Umfeld begegnen.
Gerne implementieren wir diese in individuelle Entwicklungen nach Ihren spezifischen Anforderungen.

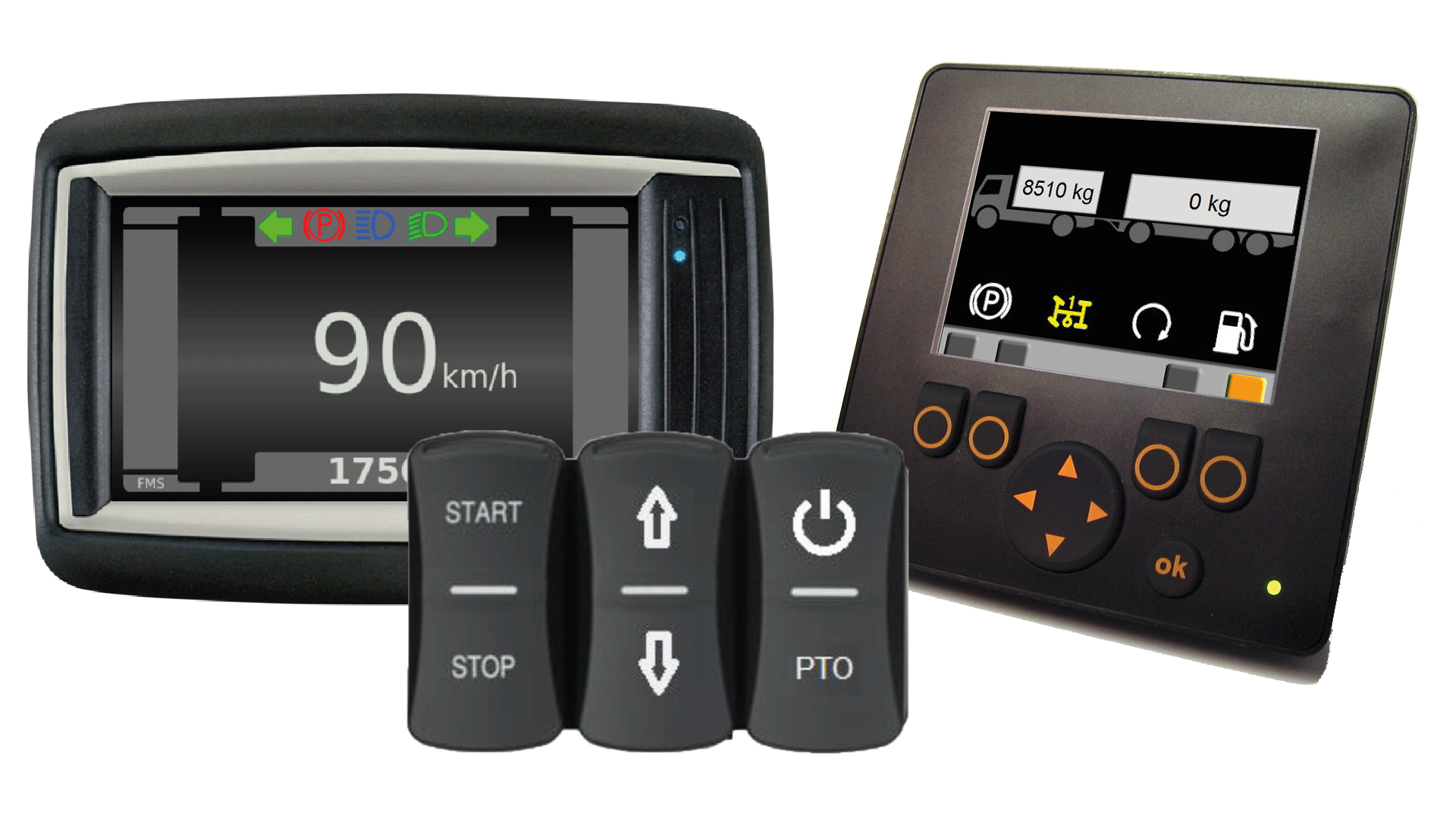

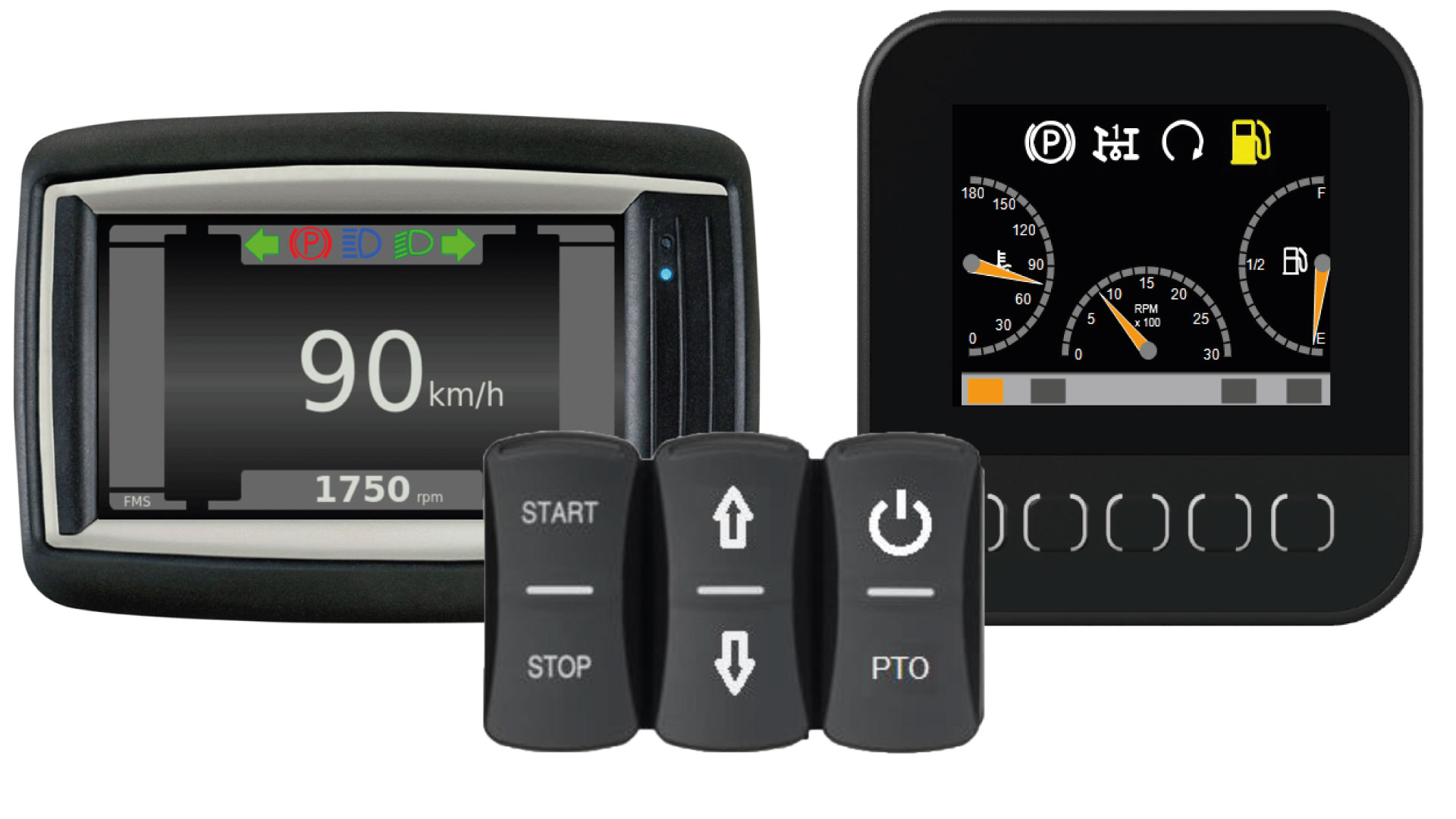

Truck Lösungen
Mit dem TruckControlSwitch können Sie auf einfache Weise eine LKW-Ansteuerung über die Aufbau/BodyBuilder-CAN-Schnittstelle (SAE J1939) realisieren. Aufwendige Verdrahtungen können somit entfallen. Das System ist auf die unterschiedlichen LKW-Schnittstellen parametrierbar. Folgende Funktionen stehen zur Verfügung: Motor START / Motor STOP, Drehzahl +/- sowie PTO/Nebenantrieb aktivieren/deaktivieren.
Der TruckMonitorMini ist ein Anzeigegerät für Fahrzeug- und Aufbauhersteller an der Aufbau-CAN-Schnittstelle bzw. FMS-Schnittstelle an LKWs. Es werden dabei die gängigen Botschaften nach dem SAE J1939 Standard unterstützt. Die vom Motor gesendeten CAN Botschaften werden im TruckMonitorMini ausgewertet und übersichtlich dargestellt.
Der TruckMonitorCabin ist ein Zusatzinstrumentencluster für LKW. Das Display dient als Anzeigeerweiterung zum Beispiel für den Beifahrer bei Fahrschulfahrzeugen. Die an der CAN-Bus FMS Schnittstelle zur Verfügung gestellten Signale werden übersichtlich am Display dargestellt.

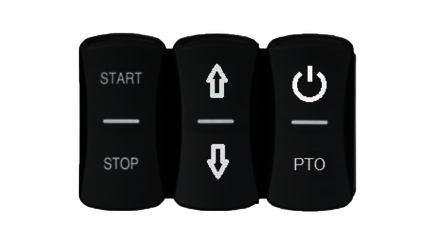

TruckControlSwitch
TruckControlSwitch
|
|
|---|---|
Hardwarebasis |
b-plus SwitchModulMaster Sealed |
Gerätegröße in mm |
74 x 47,4 x 44,4 mm |
Lebensdauer |
Bis zu 500.000 Schaltzyklen |
Schutzklasse |
IP68 |
Betriebstemperatur |
-40 … +85°C |
Betriebsspannung |
9 - 32 V DC |
Unterstützte LKW Typen |
Mercedes-Benz MAN Scania Volvo Renault |
Im Kabelsatz enthaltenes Steuergerät |
Hardwarebasis Micro SPS CAN 24 V - Abmessungen (BxHxT): 30 x 30 x 40 mm - Schutzart: IP53 - Betriebstemperatur: -40 … +85°C - Betriebsspannung: 24 V DC - Ruhestrom: < 250 µA (stand by), 30 mA (inaktiv) - Bussystem: CAN-Bus (High-Speed) nach ISO 11898-2 - E1-Zulassung: 04 7362 |
|
get more info on the
TruckControlSwitch |
TruckMonitorMini

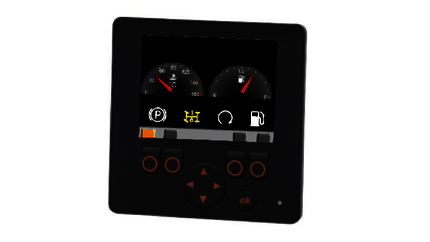

TruckMonitorMini
|

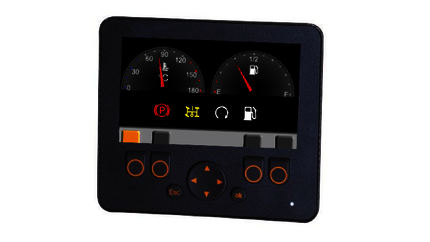

TruckMonitorMini XL
|

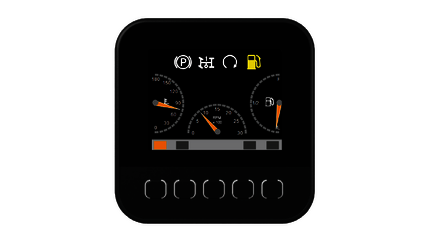

TruckMonitorMini M835
|
|
|---|---|---|---|
Grundgerät |
ifm CR0451 ifm CR9221 - Klarglas |
ifm CR0452 |
DSE M835 |
Gerätegröße in mm |
87,5 x 87,5 x 37,7 |
109,5 x 124,5 x 40,5 |
112,5 x 115 x 49 |
Display |
2,8" |
4,3“ |
3,5" |
Auflösung |
320 x 240px |
480 x 272 px |
320 x 240px |
Schutzklasse |
IP 67 (frontseitig im eingebauten Zustand, sonst IP 65) |
IP 67 (frontseitig im eingebauten Zustand, sonst IP 65) |
IP67 |
Qualifizierung |
CE, e-Zulassung |
CE, e-Zulassung |
CE |
Betriebstemperatur |
-30 ... 80°C |
-30 .. 80°C |
-40°C .. 85°C |
Betriebsspannung |
8-32V DC |
8-32V DC |
8-35 V DC |
CAN Protokoll |
SAE J1939 - ISO 11898 - HighSpeed-CAN 5V Basis 250kBaud |
SAE J1939 – ISO 11898 – HighSpeed-CAN / 5V Basis / 250 kBaud |
SAE J1939 – ISO 11898 – HighSpeed-CAN / 5V Basis / 250 kBaud |
Dargestellte Informationen |
Seite 1: Kühlmitteltemperatur, Füllstand des Kraftstofftanks Seite 2: Öldruck, Öltemperatur, M835: optional Drehzahl Seite 3: Motordrehzahl, Betriebsstunden Seite 4: Gewicht LKW, Gewicht Anhänger (nur bei herstellerseitiger Vorbereitung verfügbar) Alle Seiten: Parkbremse, Nebenabtrieb, Motorstatus, Warnung Kraftstofftank |
Seite 1: Kühlmitteltemperatur, Füllstand des Kraftstofftanks Seite 2: Öldruck, Öltemperatur, M835: optional Drehzahl Seite 3: Motordrehzahl, Betriebsstunden Seite 4: Gewicht LKW, Gewicht Anhänger (nur bei herstellerseitiger Vorbereitung verfügbar) Alle Seiten: Parkbremse, Nebenabtrieb, Motorstatus, Warnung Kraftstofftank |
Seite 1: Kühlmitteltemperatur, Füllstand des Kraftstofftanks, optional Drehzahl Seite 2: Öldruck, Öltemperatur, M835: optional Drehzahl Seite 3: Motordrehzahl, Betriebsstunden Seite 4: Gewicht LKW, Gewicht Anhänger (nur bei herstellerseitiger Vorbereitung verfügbar) Alle Seiten: Parkbremse, Nebenabtrieb, Motorstatus, Warnung Kraftstofftank |
Unterstütze LKW Typen |
Mercedes – Benz: Aufbau-CAN, Telematik-Schnittstelle; MAN: Aufbau-CAN / FMS-Schnittstelle; Scania: Ext. CAN-Bus; Volvo: BB-CAN; DAF: BB-CAN; Iveco: CAN-Bus; Renault: BB-CAN; FMS: FMS-Standard |
Mercedes – Benz: Aufbau-CAN, Telematik-Schnittstelle; MAN: Aufbau-CAN / FMS-Schnittstelle; Scania: Ext. CAN-Bus; Volvo: BB-CAN; DAF: BB-CAN; Iveco: CAN-Bus; Renault: BB-CAN; FMS: FMS-Standard |
Mercedes – Benz: Aufbau-CAN, Telematik-Schnittstelle; MAN: Aufbau-CAN / FMS-Schnittstelle; Scania: Ext. CAN-Bus; Volvo: BB-CAN; DAF: BB-CAN; Iveco: CAN-Bus; Renault: BB-CAN; FMS: FMS-Standard |
|
get more info on the
TruckMonitorMini |
get more info on the
TruckMonitorMini XL |
get more info on the
TruckMonitorMini M835 |
TruckMonitorCabin

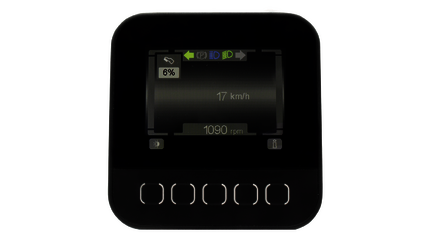

TruckMonitorCabin 3,5"
|

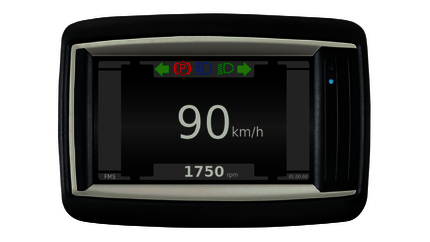

TruckMonitorCabin 4,3"
|

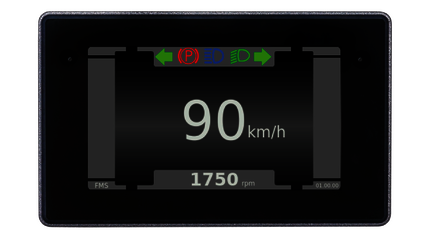

TruckMonitorCabin 5"
|
|
|---|---|---|---|
Hardwarebasis |
DSE M835 |
OPUS A3 |
OPUS B3 |
Gerätegröße in mm |
112,5 x 115 x 49 |
142 x 98 x 47,7 |
163 x 99,7 x 32 |
Display |
3,5" |
4,3" |
5" |
Auflösung |
320 x 240 px |
480 x 272 px |
800 x 480 px |
Schutzart |
IP67 |
IP66 |
IP66 |
Betriebstemperatur |
-40 … +85°C |
-30 … +65°C |
-30 … +75°C |
Betriebsspannung |
8 - 32 V DC |
9 - 36 V DC |
8 - 36 V DC |
Qualifizierung |
CE |
CE, E-Zulassung |
CE, E-Zulassung |
CAN Schnittstelle |
SAE J1939 - ISO 11898 - HighSpeed-CAN / 5 V Basis / 250 kBaud FleetManagementSystem®-Schnittstelle |
SAE J1939 - ISO 11898 - HighSpeed-CAN / 5 V Basis / 250 kBaud FleetManagementSystem®-Schnittstelle |
SAE J1939 - ISO 11898 - HighSpeed-CAN / 5 V Basis / 250 kBaud FleetManagementSystem®-Schnittstelle |
Standardsignale (CAN) |
Fahrzeuggeschwindigkeit Motordrehzahl Feststellbremse |
Fahrzeuggeschwindigkeit Motordrehzahl Feststellbremse |
Fahrzeuggeschwindigkeit Motordrehzahl Feststellbremse |
Kundenspezifisch (CAN) |
Fahrpedalstellung, Ganganzeige, u.v.m. |
Fahrpedalstellung, Ganganzeige, u.v.m. |
Fahrpedalstellung, Ganganzeige, u.v.m. |
Zusatzsignale (IO) |
Eingänge direkt am Display: Blinker links Blinker rechts Abblendlicht |
Eingänge über Zusatzrelais: Blinker links Blinker rechts Abblendlicht |
Eingänge über Zusatzrelais: Blinker links Blinker rechts Abblendlicht |
Unterstützte LKW Typen |
Daimler MAN Scania Iveco Volvo DAF Renault |
Daimler MAN Scania Iveco Volvo DAF Renault |
Daimler MAN Scania Iveco Volvo DAF Renault |
|
get more info on the
TruckMonitorCabin 3,5" |
get more info on the
TruckMonitorCabin 4,3" |
get more info on the
TruckMonitorCabin 5" |
Vervollständigen Sie Ihr Setup
| Bestellinformation | Bestellnummer | Beschreibung |
| SwitchModulMaster Sealed - TruckControlSwitch | B12460-SMM-002-E333 | Schaltermodul Master Sealed für Anschluss an CAN (J1939) mit LIN Anschluss für SwitchModulExpansion, IP68, 500.000 Cycles, - 40..+85°C, 9 .. 32 V DC, Komplettgerät mit Layout TruckControlSwitch |
| KeypadModulSupply | B12504-KMS-100-2000 | Kabelsatz Spannungsversorgung, und CAN-Bus für KeyPadModulMaster und SwitchModulMaster Sealed, Länge: 2 m |
| Micro SPS CAN 24 V incl. TCS-Software | 4000102 | Micro SPS CAN 24 V incl. TruckControlSwitch - Software |
| Bestellinformation | Bestellnummer | Beschreibung |
| TruckMonitorMini | B12100-TMM-001-0451 | |
| TruckMonitorMini (Klarglas) | B12100-TMM-001-9221 | |
| Anschluss | B12090-CPS-002-0500 | CANPowerSupply M12 Kabeldose gewinkelt, 500 cm 4polige CAN-Leitung mit 120 Ohm Widerstand (weitere Längen verfügbar) |
| Montagerahmen | 4000333 | Montagerahmen für flachen Fronttafel-Einbau (EC0403) |
| RAM-Mount Halter | 4000334 | RAM-Mount Set 1“ (EC0405) |
| Bestellinformation | Bestellnummer | Beschreibung |
| TruckMonitorMini XL | B12100-TMM-001-0452 | |
| Anschluss | B12090-CPS-002-0500 | CANPowerSupply M12 Kabeldose gewinkelt, 500 cm 4polige CAN-Leitung mit 120 Ohm Widerstand (weitere Längen verfügbar) |
| Montagerahmen | 4000333 | Montagerahmen für flachen Fronttafel-Einbau (EC0403) |
| RAM-Mount Halter | 4001979 | RAM-Mount Set 1“ (EC0406) |
| Bestellinformation | Bestellnummer | Beschreibung |
| TruckMonitorMini M835 | B12100-TMM-001-M835 | |
| Anschluss | 4001954 | Stecker inkl. Pins DEUTSCH DT16-A, 18pin |
| RAM-Mount Halter | 4001951 | RAM Mount + Adapter cover M835 |
| Bestellinformation | Bestellnummer | Beschreibung |
| TruckMonitorCabin 3,5" | B12100-TMC-035-0001 | Variante DSE835, 3,5” Display |
| TruckMonitorCabin 4,3" | B12100-TMC-043-0001 | Variante OPUS A3, 4,3” Display |
| TruckMonitorCabin 5" | B12100-TMC-050-0001 | Variante OPUS B3, 5” Display |
