Mobile Steuerungen

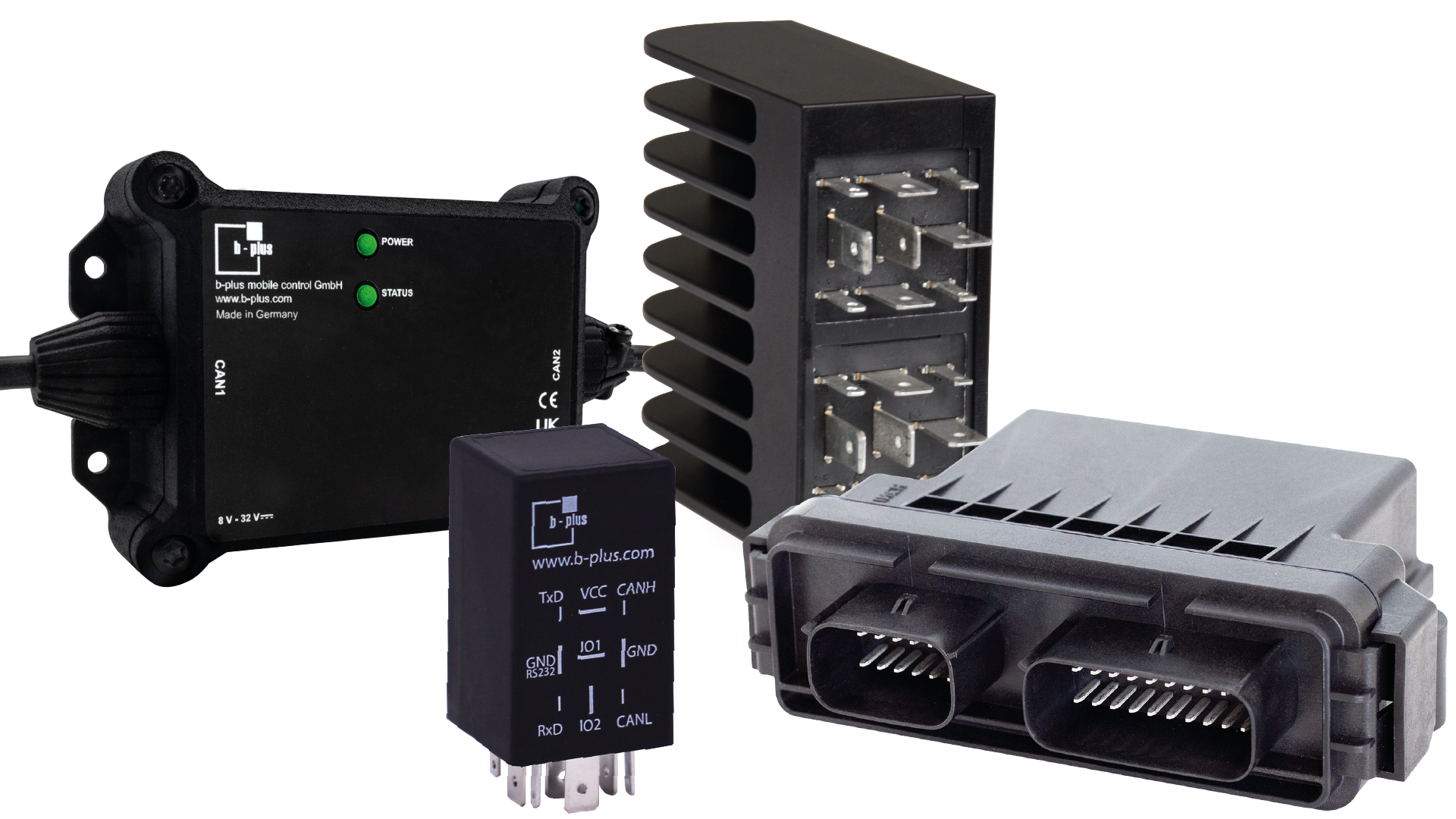

Steuerungslösungen b-CANCube für mobile Applikationen

Wenn es um die Automatisierung von mobilen Arbeitsmaschinen geht, ist die Verwendung von intelligenten Steuerungselementen unabdingbar. Unsere Steuerungen sind speziell für den Einsatz unter erschwerten Bedingungen ausgelegt und verfügen über  entsprechende Zulassungen für den jeweiligen Einsatzbereich. Unser Portfolio reicht von kompakten Kleinsteuerungen der b-CANCube Produktfamilie aus unserem Hause, bis hin zu frei programmierbaren und leistungsstarken Steuerungen unserer Partner. Dank unserer langjährigen Erfahrung als Systemintegratoren haben wir tiefgehendes Fachwissen über Buskommunikationen wie ISOBUS, J1939, CANopen und CAN. So können wir sicherstellen, dass Sie immer die passende Steuerung für Ihr Projekt finden.

Durch eine eigene Lagerhaltung auch von Handelspartnerhardware wie z.B. ifm electronic CR0403, CR0451 etc., Topcon OPUS A3, uvm. sind wir in der Lage zeitnah, kommisionsbezogen und auch mit Software vorgeflashte Artikel direkt zu liefern.

Gerne implementieren wir diese in individuelle Entwicklungen nach Ihren spezifischen Anforderungen.

Mobile Steuerungen

Key Features

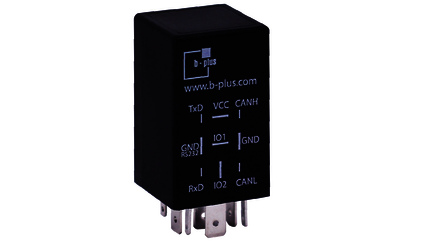

b-CANCubeNano

CAN-Bus Kleinststeuerung mit RS232

  • 2 digitale Ein-/Ausgänge
  • CAN Bus Schnittstelle
  • Serielle Schnittstelle RS 232
  • Frei in C programmierbar
  • Betriebstemperatur -40 bis +80°C
  • IP54 (optional IP65)

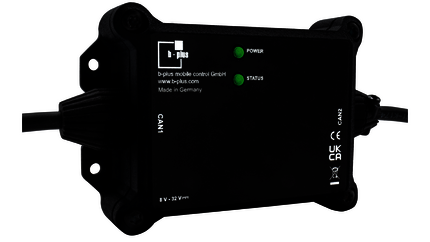

b-CANCubeMicro

Leistungsfähige Klein-Steuerung für mobile Maschinen

  • 2 CAN Schnittstellen
  • 4 parametrierbare Eingänge
  • 1 digitaler Ausgang
  • Frei programmierbar in C
  • Betriebstemperatur -40 bis +80°C
  • IP65/IP67

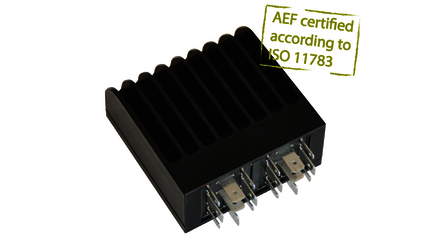

b-CANCubeMini

Leistungsfähige Klein-Steuerung für mobile Maschinen

  • CAN-Bus I/O-Controller
  • 2 CAN-Bus-Schnittstellen
  • 12 vollparametrierbare Ein-/Ausgänge
  • CANopen®- / J1939-Slave oder frei programmierbar in C
  • Betriebstemperatur -40 bis +80°C
  • IP54

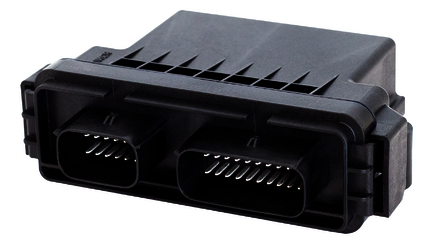

b-CANCubeMini Sealed

Leistungsfähige Klein-Steuerung für mobile Maschinen

  • CAN-Bus I/O-Controller
  • 3 CAN-Bus-Schnittstellen
  • 2 serielle Schnittstellen RS232
  • 1 RS485 Schnittstelle
  • 12 vollparametrierbare Ein-/Ausgänge
  • Frei programmierbar in C
  • Betriebstemperatur -40 bis +80°C, IP67/IP69k

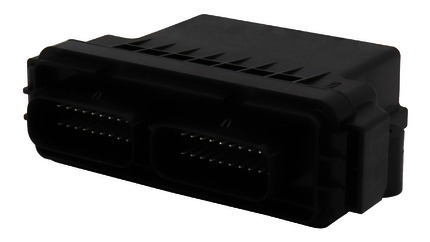

b-CANCubeMini Sealed Plus

Leistungsfähige Klein-Steuerung für mobile Maschinen

  • CAN-Bus I/O-Controller
  • 3 CAN-Bus-Schnittstellen
  • 2 serielle Schnittstellen RS232
  • 1 RS485 Schnittstelle
  • 8 parametrierbare Eingänge
  • 8 parametrierbare Ausgänge
  • 4 digitale Ausgänge
  • Frei programmierbar in C
  • Betriebstemperatur -40 bis +80°C, IP67/IP69k
Mobilsteuerungen namhafter Hersteller

Wir bieten Ihnen als Systemintegrator verschiedenste Steuerungen der Hersteller ifm electronic und TTControl/HYDAC.

Bitte kontaktieren Sie Ihren Ansprechpartner oder nutzen Sie unser Kontaktformular

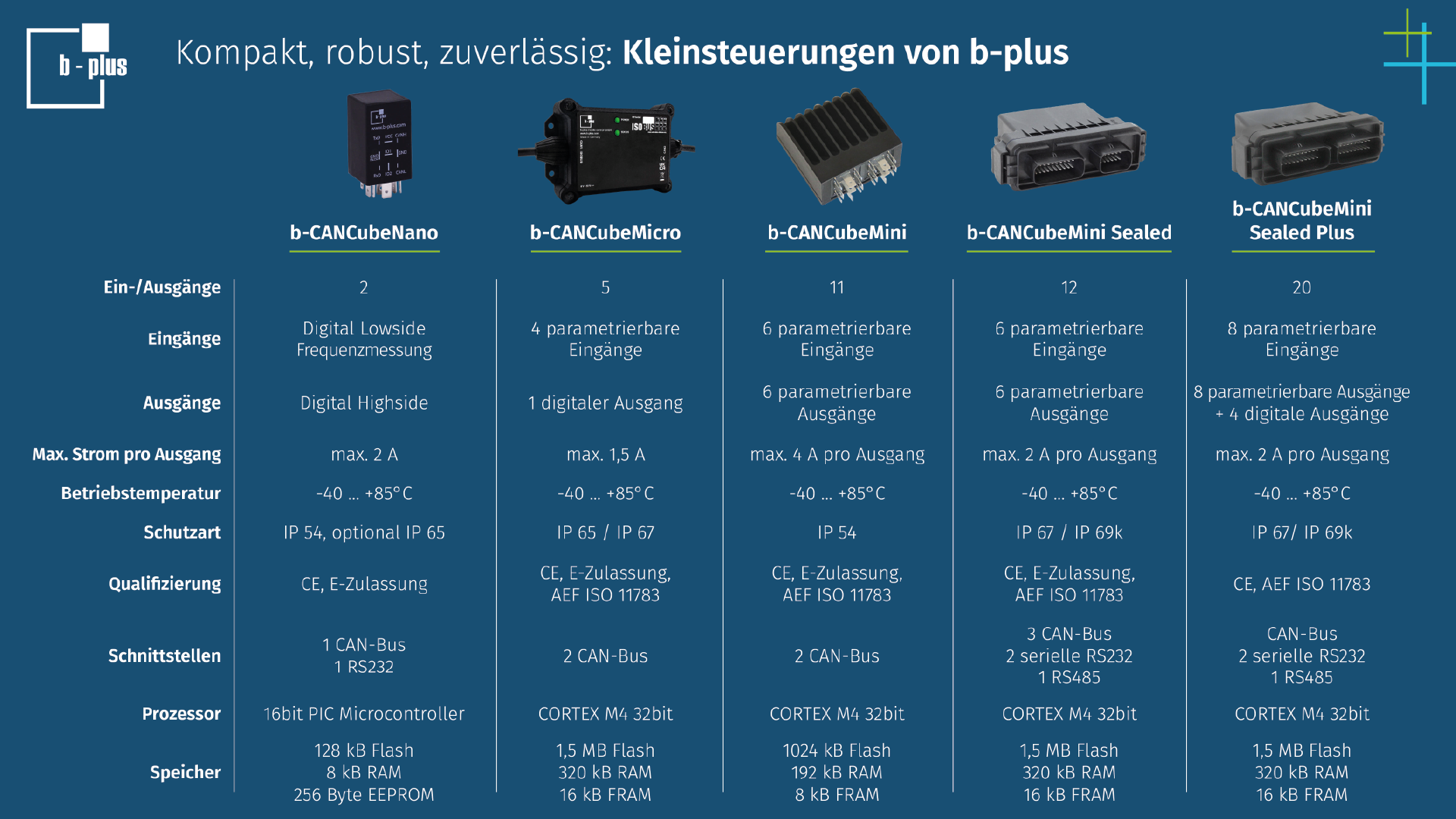

b-CANCubeNano und b-CANCubeMicro

Technische Daten

b-CANCubeNano

7818

b-CANCubeMicro

7819

Ein-/Ausgänge

2

5

Eingänge

Digital Lowside (für positive Gebersignale)

Frequenzmessung 1 Hz - 800 kHZ

4 Eingänge, parametrierbar als

- Spannungsmesseingänge 0-32V

12bit Auflösung, Genauigkeit 3% FS,

Innenwiderstand 114kOhm

- Digital – Low-Side (Plus Signal Auswertung)

Innenwiderstand 114kOhm

Ausgänge

Digital Highside max. 2 A

(schaltet Versorgungsspannung)

1 Ausgang

- Digital High-Side (Plus schaltend), z.B. für

Sensorversorgung (max. 1,5A) Schutz vor

Kurzschluss, Überstrom und Übertemperatur

Max. Strom pro Ausgang

max. 2 A

max. 1,5 A

Betriebstemperatur

-40 … +85°C

-40 … +85°C

Schutzart

IP 54

IP 65 mit optionalem Relaissockel

IP65

Qualifizierung

CE

E-Zulassung

CE

E-Zulassung ECE-R10

AEF ISO 11783

Abmessungen

50 x 30 x 30 mm

104 x 29 x 72 mm

Schnittstellen

1 CAN-Bus (High-Speed) nach ISO 11898-2

11 und 29 bit Identifier

1 RS232 (Tx, Rx, Gnd)

2 CAN-Bus (High-Speed) nach ISO 11898-2

Versorgungsspannung

8 - 32 V DC

8 - 32 V DC

Prozessor

16 bit PIC Microcontroller 40 MIPS

CORTEX M4 32bit

Speicher

128 kB Flash

8 kB RAM

256 Byte EEPROM

1,5 MB Flash

320 kB RAM

16 kB FRAM

get more info on the
b-CANCubeNano
get more info on the
b-CANCubeMicro





b-CANCubeMini Varianten

Technische Daten

b-CANCubeMini

7820

b-CANCubeMini Sealed

7821

b-CANCubeMini Sealed Plus

11654

Ein-/Ausgänge

11

12

20

Eingänge

Funktion 5x Eingang 1x Eingang/Ausgang
Spannung 0 .. 10 V x x
Spannung 0 .. 32 V x x
Strom 0 .. 20 mA x x
Frequenz (<= 30 kHz) x
Widerstand (<= 5kOhm) x
Digital (high / low schaltend) x
PWM aktiver ABS-Sensor (7/14mA) 4x
Tachoimpuls DTCO (5V) 1x
Digital (high schaltend) x
Funktion 6x Eingang
Spannung 0 .. 10 V x
Spannung 0 .. 32 V x
Strom 0 .. 20 mA x
Frequenz (<= 30 kHz) x
Widerstand (<= 5kOhm) x
Digital (high schaltend) x
Funktion 6x Eingang 2x Eingang
Spannung 0 .. 10 V x x
Spannung 0 .. 32 V x x
Strom 0 .. 20 mA x
Frequenz (<= 30 kHz) x
Widerstand (<= 5kOhm) x
Digital (Plus / Masse schaltend) x x

Ausgänge

Funktion 1x Eingang/Ausgang 5x Ausgang
Digitalausgang (high / low schaltend) x x
PWM-Ausgang (20 ... 250 Hz) x x
Stromgeregelter Ausgang (Genauigkeit 2%) x x
Funktion 6x Ausgang
Digitalausgang (Plus schaltend) x
PWM-Ausgang (20 ... 250 Hz) x
Stromgeregelter Ausgang (Genauigkeit 2%) x
Funktion 8x Ausgang 4x Digitalausgang
Digitalausgang (Plus schaltend) x x
PWM-Ausgang (20 ... 250 Hz) x
Stromgeregelter Ausgang (Genauigkeit 2%) x

Max. Strom pro Ausgang

max. 4 A pro Ausgang

max. 2 A pro Ausgang

max. 2A je Ausgang

Betriebstemperatur

-40 … +85°C

-40 … +85°C

-40 … +85°C

Schutzart

IP 54

IP 67

IP 69k

IP 67 / IP 69K

Qualifizierung

CE

E-Zulassung

AEF ISO 11783

CE

E-Zulassung

AEF ISO 11783

CE Zulassung

Abmessungen

71 x 73 x 32 mm

128 x 94 x 41 mm

128 x 94 x 41 mm

Schnittstellen

2 CAN-Bus (High-Speed) nach ISO 11898-2

3 CAN-Bus (High-Speed) nach ISO 11898-2

2 serielle RS232 (RxD, TxD, GND)

1 RS485 (A, B)

CAN-Bus (High-Speed) nach ISO 11898-2

2 Serielle RS232 (RxD, TxD, GND)

1 RS485 (A, B)

Versorgungsspannung

8 - 32 V DC

8 - 32 V DC

8 - 32 V DC

Prozessor

CORTEX M4 32 bit

CORTEX M4 32bit, 100 MHz

CORTEX M4 32bit, 100MHz

Speicher

1024 kB Flash

192 kB RAM

8 kB FRAM

1,5 MB Flash

320 kB RAM

16 kB FRAM

1,5MB Flash

320kB RAM

16kB FRAM

get more info on the
b-CANCubeMini
get more info on the
b-CANCubeMini Sealed
get more info on the
b-CANCubeMini Sealed Plus

Vervollständigen Sie Ihr Setup

Bestellinformationen

Bestellinformationen b-CANCubeNano



Bestellinformation Bestellnummer
b-CANCubeNano B20200-CCN-001-0001
Relaismountset B20200-CCN-000-M110
Relaismountset Sealed IP65 B20200-CCN-000-M130
b-CANCubeNano Debug B20200-CCN-002-0001
Debug-Set B20200-CCN-000-D100
get more info on b-CANCubeNano
Bestellinformationen b-CANCubeMicro



Bestellinformation Bestellnummer Beschreibung
b-CANCubeMicro B20400-CMI-001-0001 Kleinsteuerung mit 2 CAN-Schnittstellen
get more info on b-CANCubeMicro
Bestellinformationen b-CANCubeMini



Bestellinformation Bestellnummer
b-CANCubeMini B20100-CCM-001-0001
b-CANCubeMini-JTAG B20100-CCM-002-0001
b-CANCubeMini J1939-Slave B20100-CCM-001-0002
b-CANCubeMini CANopen-Slave B20100-CCM-001-0003
b-CANCubeMini-Starter-Set CAN+JTAG B20100-CCM-002-S300
get more info on b-CANCubeMini
Bestellinformationen b-CANCubeMini Sealed



Bestellinformation Bestellnummer
b-CANCubeMini Sealed B20300-CMS-001-0001
b-CANCubeMini Connection-Set B20300-CMS-000-C001
b-CANCubeMini Sealed Starter-Set B20300-CMS-001-S302
get more info on b-CANCubeMini Sealed
Bestellinformationen b-CANCubeMini Sealed Plus



Bestellinformation Bestellnummer
b-CANCubeMini Sealed Plus B20300-CMP-103-0001
b-CANCubeMini Connection-Set B20300-CMS-000-C003
get more info on b-CANCubeMini Sealed Plus





Für weitere Informationen wenden Sie sich an unsere Produktexperten

Datenblatt b-CANCubeNano

Datenblatt b-CANCubeMicro

Datenblatt b-CANCubeMini Sealed

Datenblatt b-CANCubeMini Sealed Plus
