Bei der verlässlichen Steuerung von mobilen Arbeitsmaschinen und Fahrzeugen bilden robuste Bedienelemente einen wesentlichen Bestandteil. Gleichzeitig müssen diese Bedienelemente in den Projekten immer individuell auf die jeweilige Maschine oder das Fahrzeug angepasst werden. Hierbei kommt eine intelligente sowie gleichzeitig robuste und einfache Fahrzeugvernetzung zum Einsatz. Wir bieten Ihnen ein großes Angebot an Bedienelementen in verschiedensten Ausführungen an, die beispielsweise über CAN vernetzt werden können. Perfekt abgestimmt bieten wir Ihnen zusätzlich für Projekte auch eine individuelle Gravierung Ihrer HMIs an.
Gerne implementieren wir diese in individuelle Entwicklungen nach Ihren spezifischen Anforderungen.

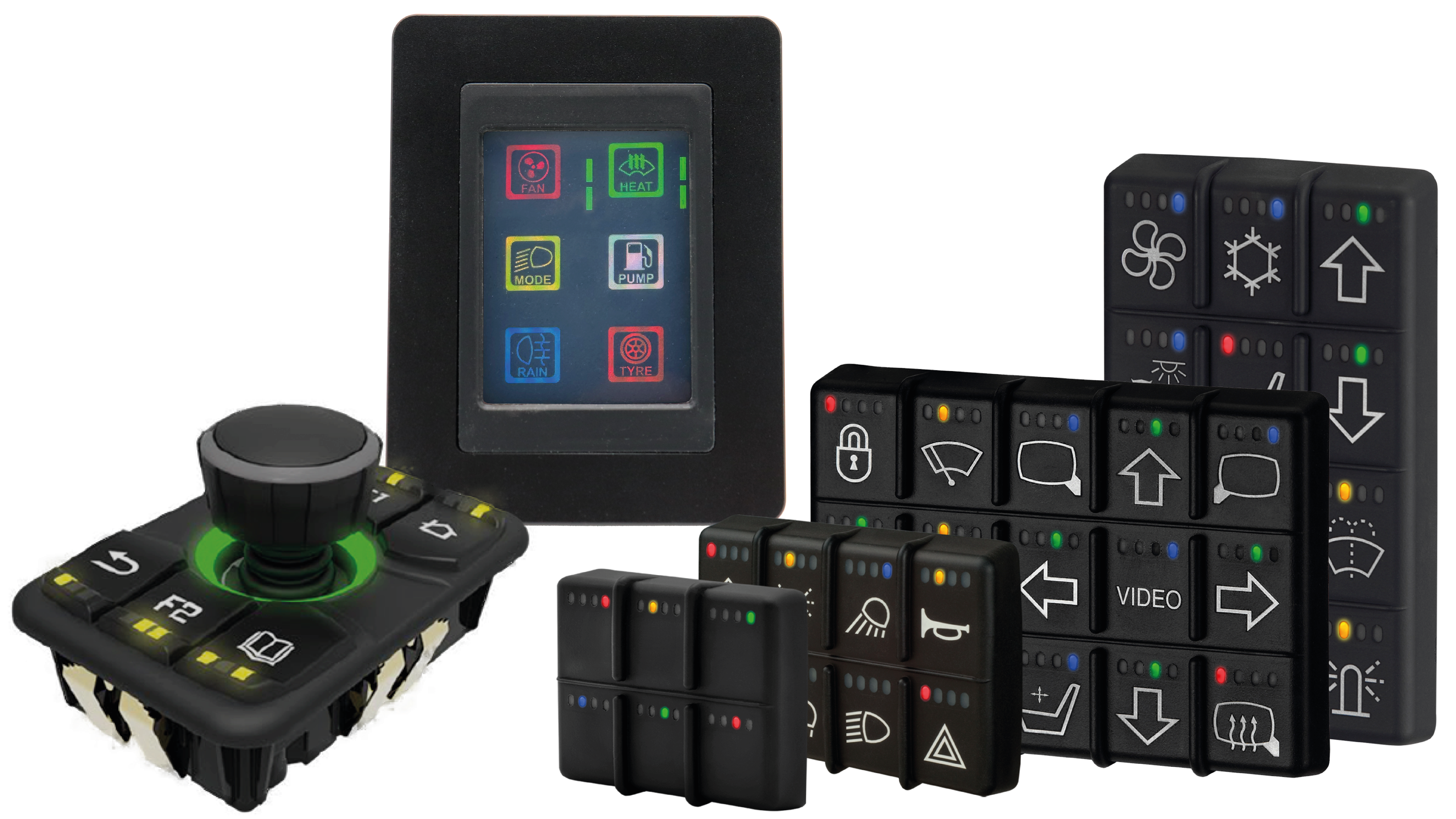

Bedienelemente für Mobile Maschinen
Die b-Drive Cab Control HMIs eignen sich für mobile Applikationen mit SAE1939 oder CANopen Schnittstelle. b-Drive ist wahlweise mit fünf oder sechs Tasten, Encoder mit Druckknopf oder Joystick Encoder mit Druckknopf erhältlich.
Auf Kundenwunsch gravieren wir die b-Drives individuell mit unserem hausinternen Lasersystem.

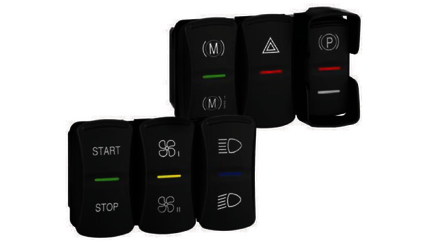

Die SwitchModules sind mit ihrem modularen Aufbau und ihrer Ausrichtung auf den on-board Bereich perfekt für den Einbau als Schaltmodule in Nutzfahrzeugen geeignet. Die KeypadModules sind Schaltmodule mit SAE J1939 Schnittstelle und in verschiedenen Varianten verfügbar (6, 8, 12 oder 15 Tasten).
Auf Kundenwunsch gravieren wir die Module individuell mit unserem hausinternen Lasersystem.
Sie möchten unsere robusten CAN Bedienelemente nach Ihren Vorstellungen gravieren lassen? Kein Problem: mit unserem hausinternen Lasersystem stehen Ihnen alle Möglichkeiten offen.
b-Drive

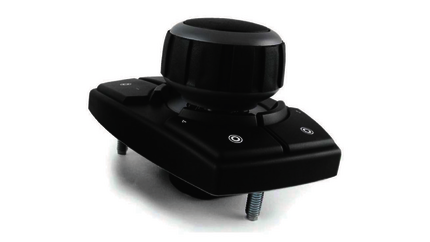

b-Drive Cab Control
|

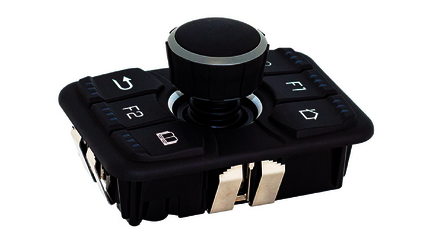

b-Drive Cab Control G2
|
|
|---|---|---|
Schnittstellen |
J1939 oder CANopen Schnittstelle |
J1939 oder CANopen Schnittstelle |
Schutzart |
IP67 |
IP67 |
Tasten |
5 Tasten 1 Joystick oder Encoder mit Druckknopf Dimmbare LED Indikatoren und Symbole |
6 Tasten mit jeweils 3 Status LEDs 2 Achsen Proportional Digital- oder Analog-Joystick mit Encoder und Drucktaster Dimmbare LED Indikatoren und Symbole |
Features |
Vibrations- und schlagfest |
Vibrations- und schlagfest |
Betriebsspannung |
6 - 30 V |
6 - 30 V |
Betriebstemperatur |
-40 °C … + 85°C |
-40 °C … + 85°C |
CE Konformität |
ISO 14982 – Land- und Forstwirtschafts-fahrzeuge (EMV) EN13309:2000 – Baumaschinen |
ISO 14982 – Land- und Forstwirtschafts-fahrzeuge (EMV) EN13309:2000 – Baumaschinen |
|
get more info on the
b-Drive Cab Control |
get more info on the
b-Drive Cab Control G2 |
Schalt- und Keypadmodule

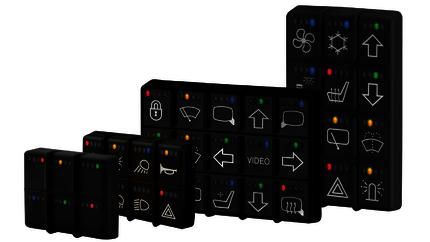

KeypadModules
|

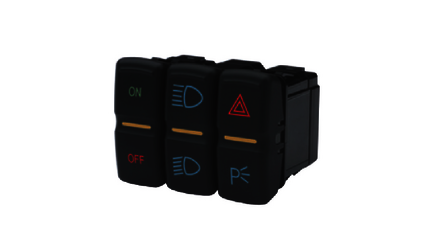

SwitchModulesSealed
|
SwitchModules
|
|
|---|---|---|---|
Protokoll |
SAE J1939 (Intern LIN2.0) |
SAE J1939 (Intern LIN2.0) |
SAE J1939 (Intern LIN2.0) |
Lebensdauer |
Bis zu 1 Million Schaltzyklen |
Bis zu 500.000 Schaltzyklen |
Bis zu 300.000 Schaltzyklen |
Erweiterung |
Bis zu 7 Erweiterungsmodule |
Bis zu 7 Erweiterungsmodule |
Bis zu 7 Erweiterungsmodule |
Schutzart |
IP68 |
IP68 |
IP53 |
Betriebstemperatur |
-40°C … +85°C |
-40°C … +85°C |
-40°C … +85°C |
Betriebsspannung |
9 - 32 V DC |
9 - 32 V DC |
12/24 V DC |
|
get more info on the
KeypadModules |
get more info on the
SwitchModulesSealed |
get more info on the
SwitchModules |
Vervollständigen Sie Ihr Setup
| Bestellinformation | Bestellnummer | Beschreibung |
| b-Drive Cab Control Encoder | 4000107 | 5 Tasten, 1 Encoder mit Druckknopf, dimmbare Beleuchtung, J1939, CAN-Protokoll - 3J0015-200 |
| b-Drive Cab Control Encoder | 4000108 | 5 Tasten, 1 Encoder mit Druckknopf, dimmbare Beleuchtung, CANopen-Protokoll - 3J0015-200N |
| b-Drive Cab Control Joystick | 4000109 | 5 Tasten, 1 Joystick Encoder mit Druckknopf, dimmbare Beleuchtung, J1939 CAN-Protokoll - 3J0115-200 |
| b-Drive Cab Control Joystick | 4000110 | 5 Tasten, 1 Joystick Encoder mit Druckknopf, dimmbare Beleuchtung, CANopen-Protokoll - 3J0115-200N |
| b-DriveSupply | B12604-BDS- 100-2000 | b-Drive Anschlusskabel |
| Bestellinformation | Bestellnummer | Beschreibung |
| b-Drive Cab Control G2 | B12720-BDR-011-CW00 | 6 Tasten, digital Joystick mit Encoder und Druckknopf, dimmbare Beleuchtung Weiss, J1939 CAN-Protokoll |
| b-Drive Cab Control G2 | B12720-BDR-021-CW00 | 6 Tasten, analog Joystick mit Encoder und Druckknopf, dimmbare Beleuchtung Weiss, J1939 CAN-Protokoll |
| b-DriveSupply | B12604-BDS-100-2000 | b-Drive Anschlusskabel |
| Bestellinformation | Bestellnummer | Beschreibung |
| SwitchModulMaster IP68 | B12460-SMM-000-E333 | Schaltermodul Master Sealed für Anschluss an CAN (J1939) mit LIN Anschluss für SwitchModulExpansion, IP68, -40..+85°C, 9-32 V DC |
| SwitchModulExpansion IP68 | B12461-SME-000-E333 | Erweiterungs-Schaltermodul Sealed mit LIN Anschluss, IP68, -40..+85°C, 9-32 V DC - ein SwitchModulMaster erforderlich - |
| Bestellinformation | Bestellnummer | Beschreibung |
| KeypadModulMaster 6 Tasten | B12500-KMM-001-2Z3T | Tastenmodul (2 Zeilen mit je 3 Tasten) Master für Anschluss an CAN (J1939) mit LIN Anschluss für SwitchModulExpansion, IP68, 1 000 000 Cycles, -40..+85°C, 9..32 V DC |
| KeypadModulMaster 8 Tasten | B12500-KMM-001-2Z4T | Tastenmodul (2 Zeilen mit je 4 Tasten) Master für Anschluss an CAN (J1939) mit LIN Anschluss für SwitchModulExpansion, IP68, 1 000 000 Cycles, -40..+85°C, 9..32 V DC |
| KeypadModulMaster 12 Tasten | B12500-KMM-001-4Z3T | Tastenmodul (4 Zeilen mit je 3 Tasten) Master für Anschluss an CAN (J1939) mit LIN Anschluss für SwitchModulExpansion, IP68, 1 000 000 Cycles, -40..+85°C, 9..32 V DC |
| KeypadModulMaster 15 Tasten | B12500-KMM-001-3Z5T | Tastenmodul (3 Zeilen mit je 5 Tasten) Master für Anschluss an CAN (J1939) mit LIN Anschluss für SwitchModulExpansion, IP68, 1 000 000 Cycles, -40..+85°C, 9..32 V DC |
| KeypadModulSupply 2m | B12504-KMS-100-2000 | Kabelsatz Spannungsversorgung und CAN-Bus für KeyPadModulMaster, Länge: 2 m |
